我国核潜艇和驱逐舰表面凹凸不平,宛如橘子皮

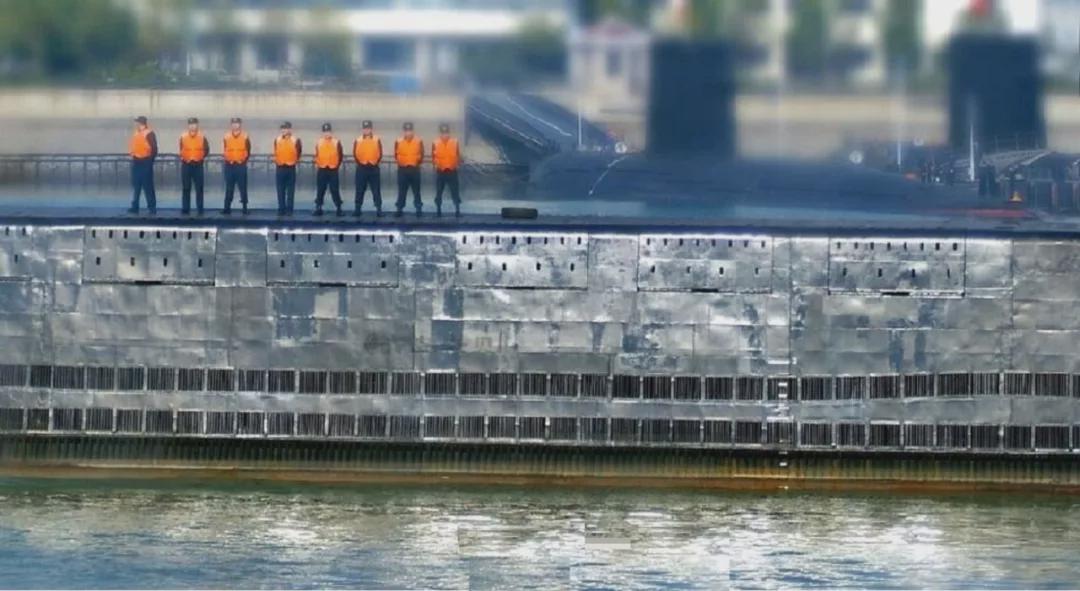

这是中国海军第一代战略导弹核潜艇092型艇的局部照片。潜艇壳体的外部凸凹不平,就像是一张被揉皱了的纸张。于是有网友提出,为何092核潜艇的艇体表面凸凹不平,侧面在阳光照耀之下,犹如传说中的“橘子皮”?

我国核潜艇和驱逐舰表面凹凸不平,宛如橘子皮?这可不是质量问题



图片里我国海军的第一代092型战略核潜艇的艇体外表,是一种典型的“橘皮现象”。这种舰艇钢板出现的网格状凸凹不平的现象,在造舰术语上叫做“橘皮现象”,是船体钢板在焊接和使用时接收各种复杂应力以后,形成的皱褶。这是舰艇在建造和使用过程中的正常现象,并不是舰艇本身有什么质量问题。

我国核潜艇和驱逐舰表面凹凸不平,宛如橘子皮?这可不是质量问题



(我国海军052D导弹驱逐舰的舰体蒙皮,在一定角度看上去也非常斑驳,这都是正常现象,并不是质量原因。)

军舰或潜艇出现明显的橘皮画面,还跟光照的角度有关系,一般是在阳光直射或侧光拍照的条件下最明显。所有舰艇都存在橘皮现象,只是有些舰艇在光照和拍摄角度合适的时候显得橘皮很轻微,有的显得很严重。

而且,潜艇的“橘皮现象”要比军舰更严重。例如092型核潜艇采用了双壳体,其表面的壳体是非耐压的,只是一层薄薄的钢板。潜艇在进行长时间的水下巡航以后,在强大的水压作用下,必然会产生一些艇体表面凸凹不平的现象。由于水下潜航的压力很大,每艘潜艇刚下水的时候,都是表面光滑的,就像是20岁的小伙子,到了频繁潜航和临近退役的时候,橘皮现象越来越严重,就像老头子的皮肤。

我国核潜艇和驱逐舰表面凹凸不平,宛如橘子皮?这可不是质量问题

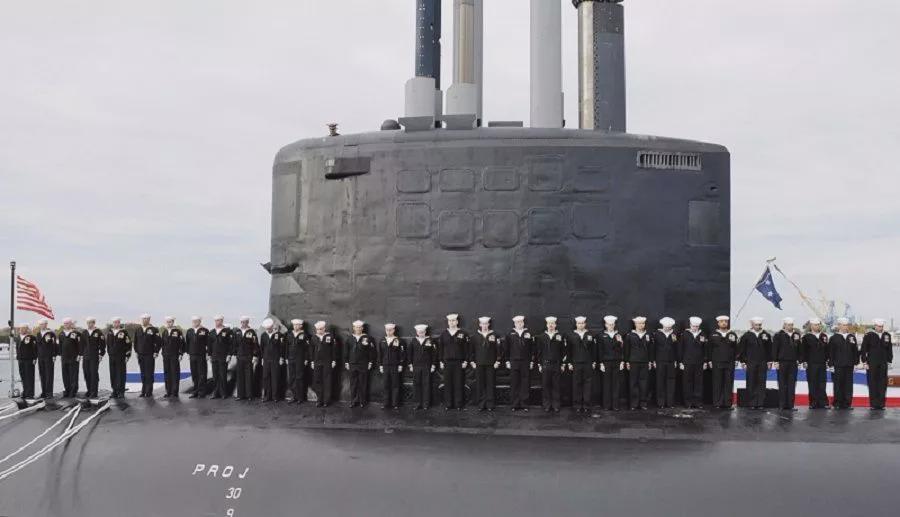

图片:即使是核潜艇技术天下第一的美国海军潜艇部队,很多的核潜艇的艇体表面也存在严重的橘皮现象,有着大面积的凸凹不平,上图就是例证。

我国核潜艇和驱逐舰表面凹凸不平,宛如橘子皮?这可不是质量问题

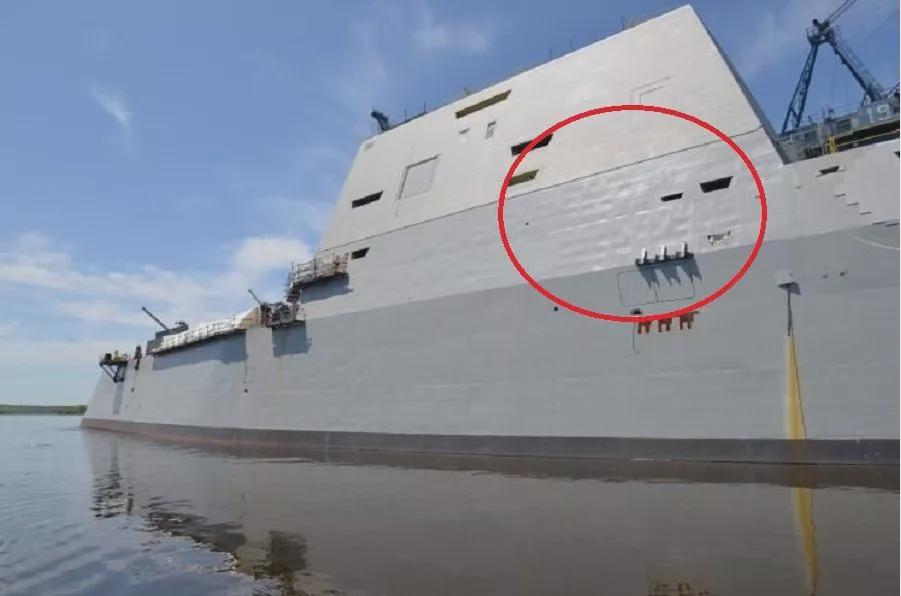

图片:军舰的舰体外表面的橘皮现象,不仅中国的军舰有,美欧等西方先进国家的海军军舰也常见橘皮现象,而且有的橘皮还更加严重,上图是美国最先进最梦幻的DDG1000隐身导弹驱逐舰,其舰体的外表照样有橘皮现象。

我国核潜艇和驱逐舰表面凹凸不平,宛如橘子皮?这可不是质量问题

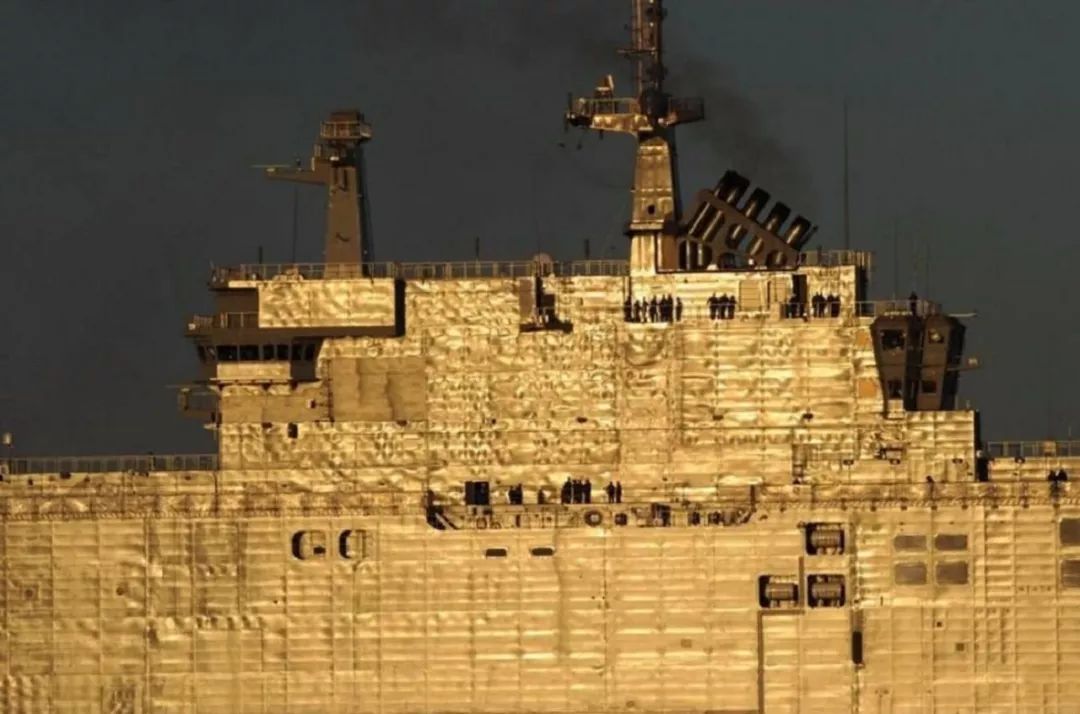

图片:如果仔细观察会发现,全世界军舰都一样,在强烈阳光的侧光照耀下,有些军舰的舰体橘皮甚至惨不忍睹,例如上图这艘美军的两栖攻击舰。

现代军舰在进行设计时,在保证舰体强度的前提下,应该尽量地降低舰体的总体重量,这就应该更多地采用高强度合金薄钢板。相对民用货轮来说,军舰的钢板厚度要薄得多。这是因为二战以后的水面舰体都已经不配备装甲,原因是在早期反舰导弹威力巨大的聚能战斗部目前,任何装甲都像纸一样薄弱。现代舰体不依靠厚实的外壳装甲来保护,主要依赖合理的结构设计和多层次水密舱来提高抗沉性能。

我国核潜艇和驱逐舰表面凹凸不平,宛如橘子皮?这可不是质量问题

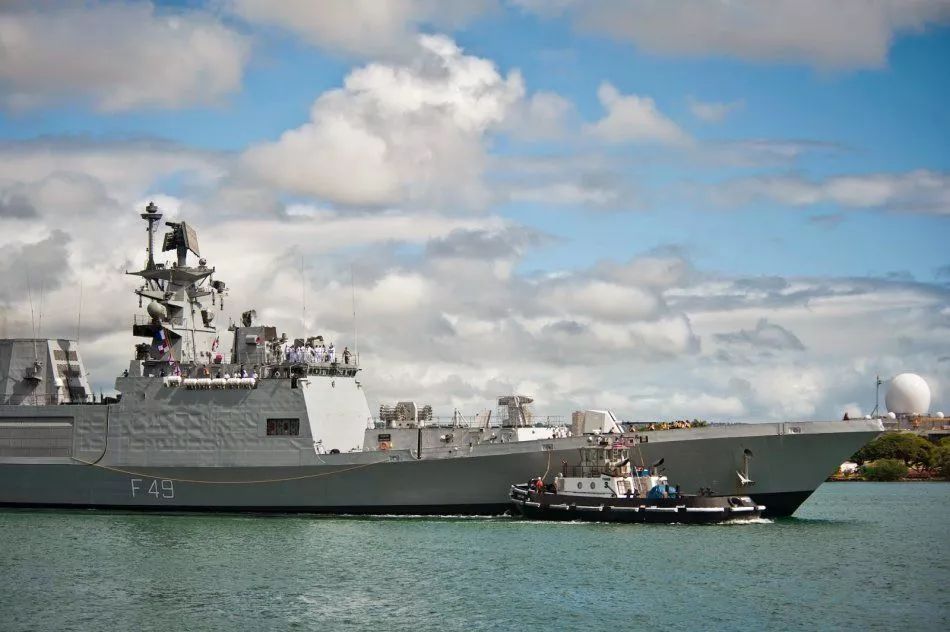

图片:这是印度国产的什瓦里克级隐身护卫舰“萨亚德里”号,在侧光拍照时的橘皮现象,舰身也都坑坑洼洼的。

所以,现代军舰的舰艇都是薄皮大馅的,舰体的钢板都非常薄,多采用20毫米左右厚度的高强度合金薄钢板作为舰壳。在建造军舰过程中,焊接的薄钢板由于焊接线的加热和冷却,舰艇钢板表面必然发生变形。钢板下面是纵横骨架,在发生一定钢板变形时,就会显现出纵横骨架的轮廓,舰体表面就会发生少量的网格状凹陷,这就形成了橘皮现象。

我国核潜艇和驱逐舰表面凹凸不平,宛如橘子皮?这可不是质量问题



所以,舰艇的橘皮现象并不影响海军的使用,也不舰体的强度,只是有一点点不美观。除此之外,各国船厂也很重视橘皮现象,在建造过程中要尽量消除凸凹不平,橘皮的处理也代表着造舰工艺的水平。但舰艇交付时候以后产生的橘皮就没法控制了。为了消除橘皮,外军有个最简单粗暴的“有效”方法:刷厚漆! 一层不行,就两层,最多三层!
